Letos na podzim uvede Tebis na trh další výkonnou verzi s mnoha novými funkcemi a rozšířeními. Hlavním prvkem je revoluční technologie Tebis SmartOps, která umožňuje komplexní automatizaci CAD/CAM procesů. Mnoho úloh, které musí uživatelé zvládnout při navrhování a plánování výroby, se výrazně zrychlí a zjednoduší a lze je také kdykoli opakovat.
Mnoha vylepšení se také dočkaly frézovací funkce Tebisu. Například pohyby stroje lze nyní řídit ještě efektivněji. To celkově zajišťuje kratší dobu chodu stroje a delší životnost nástrojů.
Různé konstrukční funkce a funkce zpětného inženýrství lze nyní také ještě snadněji automatizovat.
Vaše zkratka k úspěchu – Tebis SmartOps Technology
Tebis SmartOps jsou inteligentně propojené CAD/CAM operace, které lze automaticky provádět na základě šablon. Ať už se jedná o jednoduché nebo složité úlohy, které se opakují pro každý obrobek, jsou dobrým příkladem CAD/CAM procesů, které lze plně automatizovat. Import dílů, měření polotovarů, umístění upínacích zařízení, definování materiálu a stroje, přiřazení všech potřebných prvků a umístění měřicích bodů, výběr strategie obrábění, generování drah nástrojů, kontrola obráběcí operace a výstup NC dat.
Celkově lze pro technologii SmartOps použít kompletní funkční moduly Tebis. To umožňuje individuální, cílenou automatizaci a standardizaci CAD/CAM procesů. SmartOps jsou přesně přizpůsobeny konkrétnímu rozsahu úloh a veškeré odborné znalosti výrobního podniku jsou uloženy v příslušných knihovnách.

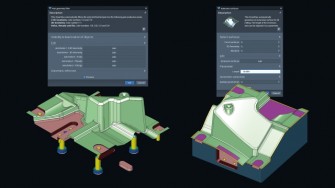

Dva příklady použití SmartOps – Automatické dělení podle typu obrábění a automatické rozšíření plochy (© Tebis AG)
Novou technologii již využilo několik partnerů projektu
„Naši pilotní zákazníci jsou nadšeni zejména tím, že Tebis SmartOps lze vytvářet zcela ve známém CAD/CAM prostředí bez nutnosti speciálních skriptů nebo znalostí programování. V tom se technologie Tebis SmartOps zřetelně liší od produktů naší konkurence. Pilotní uživatelé jsou také nadšeni možností kdykoli flexibilně přizpůsobit průběh CAD/CAM procesu. Průvodce uživatele provádí jednotlivými kroky procesu a může do nich podle potřeby zasahovat. Parametrický návrh umožňuje rychlou a snadnou aktualizaci celého procesu. Torsten Fiedler |
3D design
Rychlé a snadné tangenciální rozšíření ploch
Aby bylo dosaženo optimálních výsledků frézování, je například často nutné tangenciálně rozšířit volně tvarované plochy, čímž se zabrání vzniku zbytkového materiálu na hranách a ochrání se řezné hrany. Toho lze nyní v Tebisu dosáhnout rychle a automaticky. To opět ukazuje, jak blízko je parametrické řešení Tebis skutečnému světu výroby. Uživatel CAD/CAM může interaktivně upravovat výsledek a může jej globálně aktualizovat kliknutím myši.

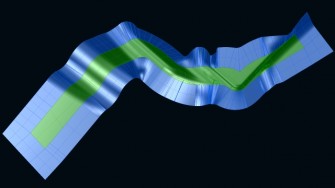

Automaticky generované rozšíření povrchu (© Tebis AG)
Frézování
Snadnější CAM programování a optimalizované pohyby vtahování při 5osém simultánním frézování
Programování drah nástrojů pro 5osé simultánní obrábění bylo opět výrazně zjednodušeno. Uživatel si nyní může vybrat křivku pro výpočet normální orientace nástroje. Lze také definovat úhel pro další zlepšení řezných podmínek.
Pohyby zasouvání stroje lze nyní v Tebisu speciálně řídit také pro všechny funkce 5osého simultánního frézování. Vtahování lze zpracovávat s rychlým posuvem nebo normálním posuvem, což optimálně odpovídá typu stroje a jeho ovládání.
Řízení orientace nástroje pomocí křivky při pětiosém simultánním frézování (© Tebis AG)

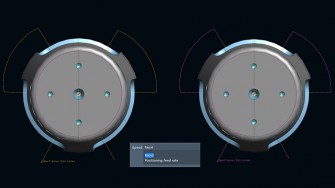

Ubírání při rychlém posuvu (vlevo) nebo polohování posuvu (vpravo) při 5osém simultánním frézování (© Tebis AG)
O 20 procent rychlejší hrubování
Možnosti hrubování se dále zlepšily. Díky optimalizovaným posuvům lze nyní ještě efektivněji a s menším opotřebením nástrojů používat frézy s vysokou rychlostí posuvu, které umožňují velmi vysoký úběr kovu, zejména u velkých dílů.
Nové možnosti pro kombinované hrubovací operace rovněž zajišťují delší životnost nástrojů a až o 20 % rychlejší obrábění na stroji. Pokud se při hrubování s redukcí plochy vyloučí z obrábění určité oblasti, lze následné obrábění ovlivnit ještě přesněji pomocí dalších možností filtrace.

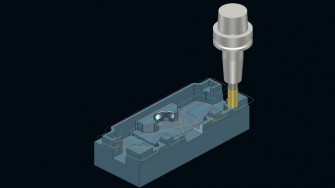

Optimalizované krokové pohyby při hrubování (© Tebis AG)
Opakované frézování s definicí plochy pomocí filtrů – Obrábějí se pouze hluboká žebra (zelené oblasti). Ty nebylo možné předchozím nástrojem obrobit (© Tebis AG)
Optimalizované spojovací dráhy pro tříosá obráběcí centra
Tebis umožňuje také plné ovládání řídicích systémů strojů, ve kterých nejsou lineární osy synchronizovány při rychlém posuvu. Spojovací dráha je automaticky generována v bezpečné výšce v případě možných kolizí. Lze tak plně využít potenciál starších tříosých obráběcích center a stroj jede maximální rychlostí.
CAD/CAM automatizace
Plně automatizované využití volných tvarů
Zákazníci Tebisu nyní mohou využívat ještě větší automatizace při obrábění volných tvarů. Stejně jako při obrábění rýhovaných profilů lze nyní určit, zda má vyhledávání nástroje v případě možných kolizí automaticky vybrat delší nástroj. Uživatel může kontrolu kolizí ovládat také ručně jako dosud.
Volné tvarové prvky lze nyní ještě snadněji připravit pro automatizované CAM programování. Lze je interaktivně odpojit, spojit nebo přerušit.
Chování v případě možných kolizí při obrábění s volnými prvky: Automatická výměna nástroje (vlevo) nebo ruční kontrola (vpravo) /© Tebis AG/
