Mo­du­le­Works ozna­mu­je vy­dá­ní verze 2024.12 svých soft­wa­ro­vých kom­po­nent pro di­gi­tál­ní vý­ro­bu a di­gi­tál­ní to­vár­nu. Toto nej­no­věj­ší vy­dá­ní SDK Mo­du­le­Works za­hr­nu­je různé nové a vy­lep­še­né funk­ce za­mě­ře­né na zvý­še­ní bez­peč­nos­ti, efek­ti­vi­ty ge­ne­ro­vá­ní drah ná­stro­jů a kva­li­ty dílů. Tyto funk­ce ob­sa­hu­jí vy­lep­še­ní na­příč více kom­po­nen­ta­mi, od ví­ce­o­sé­ho po­vr­cho­vé­ho do­kon­čo­vá­ní až po si­mu­la­ci a mnoho dal­ší­ho.

Víceosé povrchové úpravy - SWARF Machining

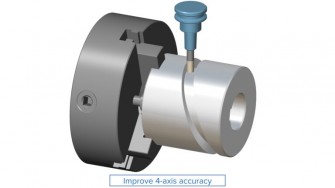

Přesný 4osý režim SWARF

Čtyř­osý režim SWARF byl vý­raz­ně vy­lep­šen, aby bylo do­sa­že­no op­ti­mál­ní ge­o­me­t­ric­ké přes­nos­ti. Toto vy­lep­še­ní řeší pro­blém ob­rá­bě­ní slo­ži­tých po­vrchů, jako jsou vál­co­vé vačky, po­mo­cí fré­zo­vá­ní boků na ce­no­vě vý­hod­ném čtyř­osém stro­ji. Tra­dič­ně bylo vy­rov­ná­ní ná­stro­je s plo­cha­mi při po­u­ži­tí ná­stro­je men­ší­ho než dráž­ka ob­tíž­né. Nový al­go­rit­mus však nyní zo­hled­ňuje ki­ne­ma­tic­ká ome­ze­ní již při po­čá­teč­ním vý­po­čtu dráhy ná­stro­je, čímž od­pa­dá nut­nost vy­nu­ce­ní 4o­sé­ho ob­rá­bě­ní při ná­sled­ném zpra­co­vá­ní a sni­žu­je se ri­zi­ko ne­přes­nos­tí.

Mo­du­le­Works ve verzi 2024.12 při­ná­ší toto vy­lep­še­ní ně­ko­lik výhod, včet­ně zvý­še­ní přes­nos­ti dílů, sní­že­ní ná­kla­dů na ob­rá­bě­ní a větší fle­xi­bi­li­ty při volbě prů­mě­rů ná­stro­jů. Ře­še­ním těch­to pro­blé­mů zvy­šu­je nový čtyř­osý režim SWARF přes­nost a hos­po­dár­nost ob­rá­bě­ní, což z něj činí cenný up­gra­de pro vý­rob­ce.

Víceosé dokončování hran - Odjehlování

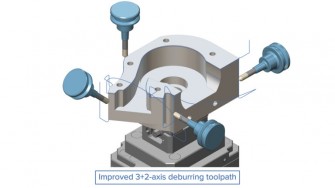

Konsolidované chování 3+2

Do­po­sud bylo pro uži­va­te­le ob­tíž­né eli­mi­no­vat všech­ny si­mul­tán­ní 5osé po­hy­by z dráhy ná­stro­je pro od­st­raňování otře­pů 3+2 os. To vedlo k ne­před­ví­da­tel­né­mu po­hy­bu na ob­rá­bě­cím stro­ji během pro­vo­zu.
V verzi 2024.12 bylo od­st­raňování otře­pů 3+2 os vy­lep­še­no tak, aby po­sky­to­va­lo 3+2 ori­en­ta­ci s mi­ni­mál­ním 5osým po­hy­bem. V dů­sled­ku toho uži­va­te­lé těží z vy­lep­še­né bez­peč­nos­ti a přes­nos­ti ob­rá­bě­ní.

Tříosé obrábění

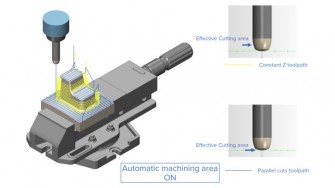

Automatický obráběcí prostor pro nástroje na hlavně

Při třío­sém do­kon­čo­vá­ní se uži­va­te­lé často po­tý­ka­jí s ruč­ním ur­čo­vá­ním a de­fi­no­vá­ním ob­las­tí, které mohou být ob­rá­bě­ny růz­ný­mi část­mi ná­stro­jů pro soudečkové ob­rá­bě­ní. To může mít za ná­sle­dek vý­raz­né pro­dlou­že­ní pro­gra­mo­va­cích i ob­rá­bě­cích cyklů.

Nová funk­ce v Mo­du­le­Works 2024.12 po­má­há uži­va­te­lům tím, že au­to­ma­tic­ky iden­ti­fi­ku­je strmé a mělké ob­las­ti na dílu. To umo­ž­ňuje op­ti­mál­ní vy­u­ži­tí řady vál­co­vých ná­stro­jů, zkrá­ce­ní doby cyklu pro do­kon­čo­vá­ní a zlep­še­ní kva­li­ty po­vrchu.

Tříosé obrábění

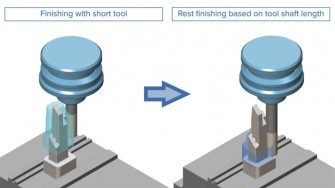

Dokončení opěrky na základě předchozí délky hřídele nástroje

V před­cho­zích ver­zích bylo ob­tíž­né vy­tvo­řit ope­ra­ci do­kon­čo­vá­ní opěr­ky s dlou­hým ná­stro­jem, pokud byl díl čás­teč­ně ob­rá­běn stej­ným ná­stro­jem s krat­ším vy­lo­že­ním.
Mo­du­le­Works 2024.12 za­vá­dí novou mož­nost, která au­to­ma­tic­ky de­te­ku­je ob­las­ti, které za­ne­chal před­cho­zí krát­ký ná­stroj. To umo­ž­ňuje efek­tiv­ní ob­rá­bě­ní s del­ším vy­lo­že­ním ná­stro­je. Po­má­há uži­va­te­lům tím, že au­to­ma­tic­ky de­te­ku­je ob­las­ti od­po­čin­ku. Uži­va­te­lé také mohou pro kaž­dou ope­ra­ci po­u­žít spe­ci­fič­těj­ší řezné pod­mín­ky, aby zlep­ši­li kva­li­tu po­vr­chu.

Simulace SDK - Simulace řezání

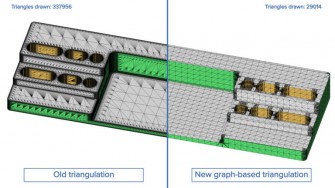

Nová triangulace na bázi grafů

Uži­va­te­lé se často snaží do­sáh­nout op­ti­mál­ní tri­an­gu­la­ce kvůli po­tře­bě vy­vá­žit výkon a kva­li­tu ma­te­ri­á­lu. U velmi roz­sáh­lých a slo­ži­tých mo­de­lů zásob může být ode­zva si­mu­la­ce špat­ná, což vede ke znač­ným zpož­dě­ním na dílně.

Vy­dá­ní Mo­du­le­Works 2024.12 tento pro­blém řeší po­mo­cí nové me­to­dy tri­an­gu­la­ce za­lo­že­né na de­xe­lo­vém mo­de­lu. Tato nová me­to­da při­ná­ší vý­raz­ně rych­lej­ší kres­le­ní zásob a ex­port sítí, což vede ke zlep­še­ní vý­ko­nu si­mu­la­ce. Nová tri­an­gu­la­ce navíc zlep­šu­je vo­do­těs­nost ex­por­to­va­ných sítí.

Mo­du­le­Works 2024.12 je k dis­po­zi­ci ke sta­že­ní na webu Mo­du­le­Works.

Další po­drob­nos­ti o těch­to a dal­ších no­vých funk­cích a vy­lep­še­ních verze Mo­du­le­Works 2024. na­lez­ne­te na webu Mo­du­le­Works What's New: Co je no­vé­ho v Mo­du­le­Works 2024.12.
