Kdo dnes „není BIM", jako by nebyl „in" a je zřejmé, že tato cesta je budoucností v celém stavebnictví. Ani software pit-CAD pro projektování TZB není výjimkou.
Co je to pit-CAD?
pit-CAD je oblíbenou nadstavbou AutoCADu nebo alternativního řešení BricsCADu. pit-CAD se zabývá pěti oblastmi projektování TZB. Základem je modul „Stavba" pro modelování stavebních prvků (stěny, okna, dveře, schodiště, vybavení apod.). Na základní dispozici navazují jednotlivé moduly TZB: Vytápění, Vzduchotechnika, Zdravotechnika a Elektro. Základní ovládání pit-CADu je intuitivní a velmi snadné.

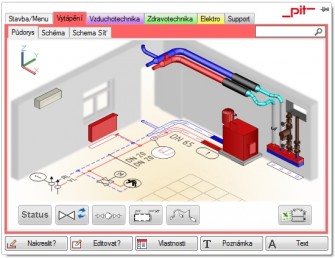

Obrázek 1 – pit-CAD: Hlavní nabídka modulů a funkcí
Konec rýsování, přechod ke 3D BIM/CAD modelování

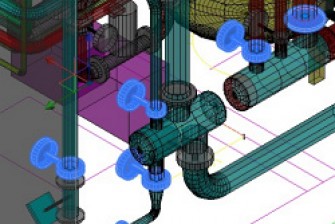

Přechod z 2D dokumentace ke 3D modelování je již dnes běžnou praxí. Jedním z důvodů je přiřazení informací o výrobci, stavu, ceně, rozměrech a dalších, např. fyzikálních vlastnostech daného prvku (potrubí aj.). Model 3D se tímto stává věrnou kopií současného nebo budoucího stavu objektu v souladu s konceptem BIM. 3D řešení je zároveň přínosem v oblastech kontroly kolizí potrubí, skládání armatur nebo zařízení, plánování prostupů v závislosti na nosné konstrukci nebo materiálu apod. Ve 2D dokumentaci se tyto informace zjišťují mnohem obtížněji.
Obsáhlé knihovny objektů/symbolů v pit-CAD
pit-CAD nabízí široké možnosti výběru prvků z knihoven napříč jednotlivými profesemi TZB. Ty lze snadno editovat do podoby konkrétního výrobku.

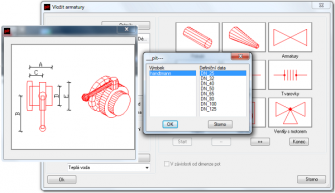

Obrázek 2 – Vložení armatury, volba a editace rozměrů
VDI3805 – katalog výrobků pro rozpočty i pro technickou údržbu zařízení
Kromě pestré nabídky objektů a symbolů je pit-CAD propojen s katalogy VDI3805 s průběžně doplňovanou nabídkou konkrétních výrobků od předních dodavatelů TZB, např.: Wolf ČR, Geberit, Siemens aj. Pro uživatele je velkým přínosem při tvorbě rozpočtu a následně i při správě a údržbě technických zařízení budov.
Jak spolupracuje pit-CAD s Revitem?
Pokud pracujeme v hostitelském prostředí Autodesku nebo BricsCADu, které podporuje IFC formátování, můžeme náš model snadno propojit s ostatními softwary, například Revitem. Do Revitu lze model vkládat pomocí jednoduché funkce „importovat CAD", kdy se přenese kompletně celý výkres. pit-CAD stejně jako Revit pracuje s mezinárodně uznávanou klasifikací OmniClass.
Export/import do MS Excelu
Atributy prvků se jednoduše přenášejí z pit-CADu do tabulkového editoru MS Excel. V předdefinovaných tabulkách se stávají pro uživatele přehledným a uceleným reportem.

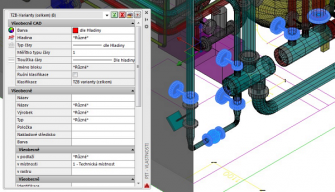

Obrázek 3 - Výběr prvků z modelu, které chceme exportovat do MS Excelu
Nerozměrové parametry lze v MS Excelu dále měnit a hromadně importovat zpět do modelu pit-CAD, kde dojde k jejich opravě nebo doplnění. To může usnadnit práci při chybném zadání některého z atributů nebo při doplnění stejného parametru pro více prvků.

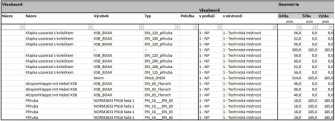

Obrázek 4 - Tabulka MS Excelu s vybranými prvky a jejich atributy
Plnohodnotné BIM/CAD řešení
BIM má za úkol pracovat s celým životním cyklem stavby. Projektem vše teprve začíná, avšak nejdelší etapou je provoz a údržba. V případech TZB se jedná především o revize a kontroly zařízení nebo sledování jejich nákladovosti. Správu a údržbu řeší specializované systémy CAFM, např. pit-FM, se kterým je pit-CAD obousměrně komplexně propojitelný. Data se tak během životního cyklu stavby průběžně aktualizují a doplňují jak ve výkrese, tak v databázi CAFM systému. pit-CAD umožňuje díky svým výjimečným vlastnostem a moderní technologii plnohodnotné BIM/CAD projektování a efektivní správu stavby s co nejnižšími náklady.
Bc. Michal Faltejsek, pit Software, s.r.o.
