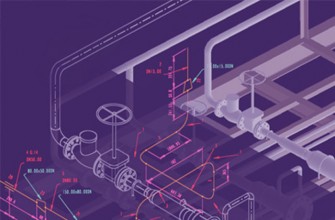

Ruční tvor­ba izo­me­t­ric­kých vý­kre­sů po­tru­bí je ča­so­vě ná­roč­ná a ná­chyl­ná k chy­bám, což zpo­ma­lu­je pro­ces na­vr­ho­vá­ní. Vzhle­dem ke slo­ži­tos­ti dneš­ních po­trub­ních sys­té­mů jsou přes­nost a efek­ti­vi­ta zá­sad­ní. Návrh po­trub­ních sys­té­mů v prů­mys­lu vy­ža­du­je ma­xi­mál­ní přes­nost a je zá­ro­veň velmi ča­so­vě ná­roč­ný. Izo­me­t­ric­ké vý­kre­sy po­tru­bí, zná­zor­ňující slo­ži­té po­trub­ní sys­témy po­mo­cí ne­ú­měr­ných a zjed­no­du­še­ných vý­kre­sů, jsou ne­zbyt­né pro přes­nou re­a­li­za­ci pro­jek­tů.

Složitý návrh potrubí a vysoký tlak na projekční oddělení

Ruční tvor­ba těch­to izo­me­t­ric­kých vý­kre­sů po­tru­bí však před­sta­vu­je znač­nou výzvu. Pro­jek­tan­ti musí přes­ně zo­hled­nit řadu de­tai­lů a ko­or­di­no­vat je v prů­bě­hu ce­lé­ho pro­ce­su na­vr­ho­vá­ní. Zejmé­na u vel­kých pro­jek­tů na­rá­ží ruční po­stup na své li­mi­ty a ča­so­vá ná­roč­nost často vede ke zpož­dě­ním. Od kon­strukč­ních od­dě­le­ní se stále více vy­ža­du­je, aby pra­co­va­la efek­tiv­ně­ji a přes­ně­ji. Toho však lze po­mo­cí tra­dič­ních ruč­ních metod jen stěží do­sáh­nout, což zdů­raz­ňuje po­tře­bu efek­tiv­něj­ších ře­še­ní.

Řešením je automatizace

V kon­tex­tu těch­to výzev na­bí­ze­jí spe­ci­a­li­zo­va­né ná­stro­je kom­plex­ní ře­še­ní vy­vi­nu­té spe­ci­ál­ně pro au­to­ma­ti­zo­va­né vy­tvá­ře­ní izo­me­t­ric­kých vý­kre­sů po­tru­bí. M4 ISO umož­ňuje ge­ne­ro­vat izo­me­t­ric­ké vý­kre­sy ze stá­va­jí­cí­ho 3D ná­vr­hu po­tru­bí je­di­ným klik­nu­tím. To vede k vý­raz­né­mu zvý­še­ní efek­ti­vi­ty v pro­ce­su ná­vr­hu. Kromě toho se M4 ISO hlad­ce in­te­gru­je do stá­va­jí­cích CAD sys­té­mů, což umož­ňuje snad­nou im­ple­men­ta­ci a vy­u­ži­tí v již za­ve­de­ných pra­cov­ních po­stu­pech. Kromě izo­me­t­ric­kých vý­kre­sů po­tru­bí soft­ware au­to­ma­tic­ky vy­tvá­ří všech­ny další po­třeb­né do­ku­men­ty, včet­ně ku­sov­ní­ků, sva­řo­va­cích nebo ohý­ba­cích ta­bu­lek.

Integrace automatizačních technologií do návrhu potrubí

Díky vy­u­ži­tí soft­wa­ru M4 ISO mohou firmy těžit nejen z vý­raz­né úspo­ry času, ale také z vyšší kva­li­ty ná­vr­hu. Tento soft­ware po­sky­tu­je lepší pře­hled o slo­ži­tých po­trub­ních sys­té­mech, což usnad­ňuje ko­mu­ni­ka­ci mezi jed­not­li­vý­mi od­dě­le­ní­mi i s ex­ter­ní­mi part­ne­ry. Au­to­ma­ti­za­ce izo­me­t­ric­kých vý­kre­sů po­tru­bí před­sta­vu­je roz­ho­du­jí­cí krok smě­rem k efek­tiv­něj­ším a bez­chyb­ným ná­vr­ho­vým pro­ce­sům. Firmy, které vy­u­ží­va­jí M4 ISO, jsou lépe při­pra­ve­ny spl­nit ros­tou­cí ná­ro­ky kla­de­né na po­trub­ní pro­jek­ty.

Shr­nu­tí: Díky vy­so­ké míře au­to­ma­ti­za­ce při na­vr­ho­vá­ní po­tru­bí těží spo­leč­nos­ti z op­ti­ma­li­zo­va­ných pro­ce­sů ve vý­ro­bě i do­ku­men­ta­ci.
