CAD­Soft­Tools ozna­mu­je vy­dá­ní pro­gra­mu AB­Viewer 16. Nová hlav­ní verze při­ná­ší kom­plex­ní vy­lep­še­ní všech klí­čo­vých funk­cí, včet­ně vy­lep­še­né pod­po­ry for­má­tů 3D a 2D, vyšší kva­li­ty pře­vo­du PDF do DWG-DXF, no­vých ná­stro­jů pro ge­ne­ro­vá­ní, úpra­vy a mě­ře­ní G-kódu, jakož i cel­ko­vé­ho zlep­še­ní vý­ko­nu, sta­bi­li­ty a po­u­ži­tel­nos­ti.

Zde je se­znam no­vých funk­cí a vy­lep­še­ní za­ve­de­ných v pro­gra­mu AB­Viewer 16.

Vylepšení 3D

• Vylepšený import formátů STEP, SLDPRT, X_T, X_B a ACIS.
• Vylepšený export do formátů STEP a ACIS.

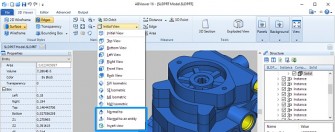

• Přidány nové možnosti zobrazení pro zobrazení 3D modelu:
  • Normální k – zarovná pohled kolmo k vybrané ploše.
  • Normální k entitě – zarovná pohled kolmo k vybrané ploše a přizpůsobí jej oblasti zobrazení (podržte klávesu Shift, vyberte plochu a zvolte Normální k entitě).
  • Invert view – obrátí aktuální pohled, aby bylo možné se dívat z opačné strany.

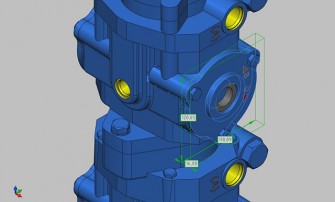

• Vylepšený nástroj Ohraničující rámeček:
  • Kromě ohraničujícího rámečku zarovnaného podle osy byl přidán výpočet orientovaného minimálního ohraničujícího rámečku.
  • Nyní je možné získat celkové rozměry nejen pro celý model, ale také pro vybraný prvek (kliknutím na Ohraničující rámeček, poté výběr tělesa nebo podržení klávesy Shift a vyběr jednotlivé plochy).

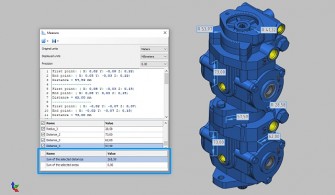

• Přidán výpočet celkového měření pro 3D modely.

Vylepšení 2D

• Přidán export do formátů DWG a DXF 2010, 2013, 2018.
• Vylepšen export do formátů DWG, DXF, SVG a PDF.
• Vylepšen import formátů DWG, DXF, DWF, HPGL a SVG.
• Vylepšené 2D měřicí nástroje:
  • Vylepšené měření.

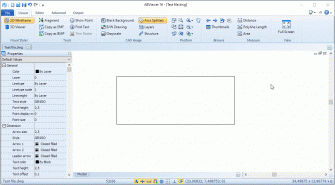

  • Přidáno zobrazení dalších informací o měření.

Vylepšená konverze PDF do DWG/DXF

• Vylepšená celková kvalita konverze.
• Přidáno nastavení pro použití průhlednosti u výplní (Soubor -> Možnosti -> Načítání/Ukládání -> Použít průhlednost u výplní).
• Přidáno nastavení pro provádění převodu pomocí dialogového okna Uložit jako (Soubor -> Možnosti -> Načítání/Ukládání -> Převést PDF na upravitelný výkres).
• Přidána možnost automatického otevření souboru po převodu PDF pro vaše pohodlí.

Vylepšené generování G-kódu

• Přidán nástroj Vytvořit kapsu pro vytváření kapes libovolného tvaru (výběr obrysu, kliknutí pravým tlačítkem myši a výběr Vytvořit kapsu).

• Přidáno nastavení pro zaokrouhlování souřadnic na požadovaný násobek (Nastavení G-kódu -> Obecné -> Faktor přesnosti).
• Přidáno nastavení pro specifikaci inkrementálního (G91) polohování (Nastavení G-kódu -> Polohování -> Polohovací systém).

Vylepšený režim editoru

• Vylepšeno celkové prostředí pro úpravy.

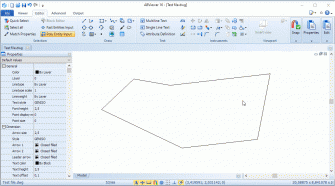

• Přidán nástroj Offset pro vytváření soustředných kruhů a hranic ve specifikované vzdálenosti od vybraného objektu.

• Přidán nástroj Polygon pro vytváření různých typů polygonů: vepsaného, opsaného a s rovnými hranami.

• Přidán nástroj Koordináty bodů, který umožňuje umisťovat body na zadané souřadnice s automatickým propojením čar a podporuje import/export souřadnic bodů ve formátech TXT a CSV.

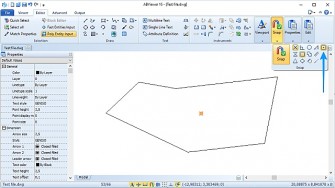

• Přidáno Geometrické středové přichytávání a možnost zobrazit jeho symbol pro uzavřené křivky.

• Přidána nová metoda pro vkládání výřezů: kliknutí na Vložit výřez na kartě Editor, výběr oblasti výkresu a její umístění do rozvržení po nastavení požadovaného měřítka z kontextového menu.

• Vylepšená navigace v okně zobrazení.
• Přidána možnost konfigurace mřížky výkresu (Soubor -> Možnosti -> Mřížka).

Další vylepšení

• Přidáno nastavení pro úpravu šířky okraje zobrazení (Soubor -> Možnosti -> Vizualizace -> Okraj kolem CAD obrázku).
• Vylepšená stabilita při spuštění pod Wine.
• Oprava chyb a vylepšení výkonu.

Stáhněte si nejnovější verzi ABViewer a vyzkoušejte ji hned teď. Je zdarma po dobu 30 dnů.

Pokud máte ak­tiv­ní před­plat­né, ob­dr­ží­te AB­Viewer 16 zdar­ma. Pokud vlast­ní­te do­ži­vot­ní li­cen­ci, mů­že­te si za­kou­pit up­gra­de za spe­ci­ál­ní cenu ZDE.
Kontaktujte CADSoftTools na info@cadsofttools.com, rádi zodpoví vaše dotazy a pomohou s upgradem.
